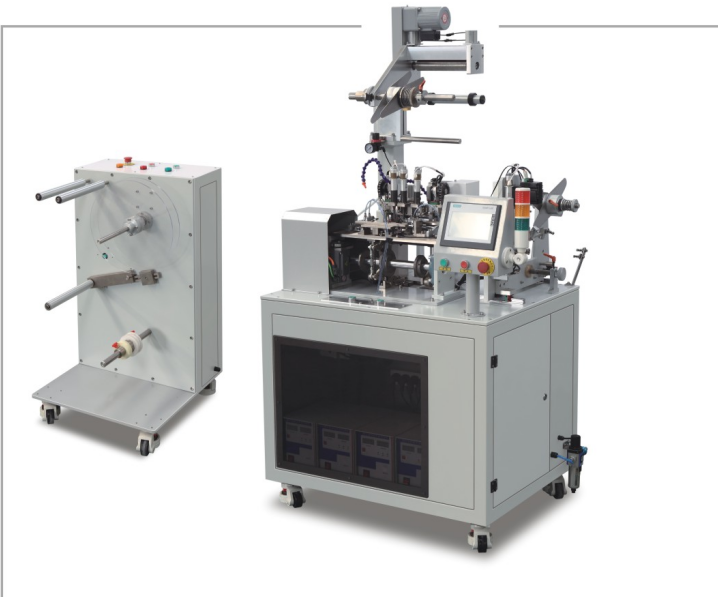

피라미드 티백 태깅 기계
기술 매개 변수
제품 이름 | 자가 태그 기계 |
속도 | 80 - 100 태그/분 |
재료 | 나일론 메쉬, 애완 동물, 비 직물, PLA 메쉬 |
필름 폭 | 120mm, 140mm, 160mm, 180mm |
태그 크기 | 2*2cm (요구 사항을 충족 할 수 있음) |
스레드 길이 | 110mm - 170mm |
필름 내 직경 | φ76mm |
필름 외경 | ≤φ400mm |
태깅 방법 : | 초음파 |
초음파 | 4sets |
공기 공급이 필요합니다 | ≥0.6MPA |
힘 | 220V 50Hz 3.5kW |
제품 통과율 | ≥99% |
크기 | 1500mm*1200mm*1800mm |
장치 구성 테이블
구성 요소 이름 | 모델 | 수량 | 상표 |
모션 컨트롤러 | NP1PM48R | 1 | 후지 |
plc | sgmjv - 04 | 1 | 지멘스 |
터치 스크린 | S7 - 100 | 1 | 후지 |
초음파 | GCH - Q | 4 | 국내의 |
인코더 | 1 | 어니스트 | |
라벨링 실린더 | 1 | SMC | |
필름 실린더를 당기십시오 | 2 | SMC | |
라벨링 실린더 | 1 | SMC | |
필름 실린더 출시 | 2 | SMC | |
솔레노이드 밸브 | 6 | SMC | |
서보 모터 | 400W | 3 | 후지 |
제어 장치 | 1 | 후지 | |
필름 수신 모터 | 1 | 후지 | |
제어 장치 | 2 | 달 | |
필름 모터 릴리스 | 1 | 차오 거 | |
메인 서보 모터 | 750W | 2 | 후지 |
제어 | 1 | 후지 | |
섬유 | 2 | Bonner USA | |
광섬유 앰프 | 3 | Bonner USA | |
계전기 | 2 | 씨줄 |
성능 특성 :
A : 초음파 결합을 사용하면 120/140/160/180에 고정 된 20*20mm 라벨 용지 크기는 초음파 밀봉 재료 일 수 있습니다.
B : 접착력 견해와 효과를 정확하게 제어 할 수 있으며 트리거 타입 초음파 안정성이 높고 실패율이 매우 낮습니다.
C. multi - 포인트 라이트 컨트롤은 페이스트와 같은 공간이없는 메쉬가 실패했는지 확인합니다.
D. Siemens 터치 스크린 작동, 전체 매개 변수 터치 스크린 설정 (라인 길이, 가방 길이, 라벨 길이)이 포함 된 Siemens PLC 컨트롤 사용
E.High - 정밀한 공급 장치는 높은 수준의 단단한 멤브레인 균형을 보장합니다.
F. F.Full High - 정밀 서보 컨트롤, 정확한 0.1mm
G.long 및 단편 선 스위치
- 장비 판매 서비스
장비 품질 문제로 인한 손상을 수리하고 부품 교체를 무료로 교체 할 수 있습니다. 인간 작동 오류 및 부대 장 막힘으로 인한 손상이 무료 보증에 포함되지 않은 경우. 무료 보증은 자동으로 붕괴됩니다
● if : 1. 지침을 따르지 않고 비정상적인 사용으로 인해 장비가 손상됩니다.
● 2. 물, 화재 또는 액체에 의한 오해, 사고, 취급, 열 또는 태만으로 인한 사업.
● 3. 부정확하거나 무단 커미셔닝, 수리 및 수정 또는 조정으로 인한 사업.
● 4. 고객 분해로 인한 사업. 나사 꽃과 같은
기계 수리 및 유지 보수 서비스
A. 참조 장거리 - 모든 종류의 기계 액세서리 및 소모품의 기간 공급. 구매자는화물 요금을 지불해야합니다.
B.판매자는 평생 유지 보수를 담당합니다. 기계에 문제가있는 경우 현대적인 커뮤니케이션 안내를 통해 고객과 통신하십시오.
C. 공급 업체가 설치 및 시운전 교육을 위해 해외로 가서 판매 서비스 후 - - - 판매 서비스 후에 추적 해야하는 경우, Demander는 비자 수수료, 라운드 국제 항공 티켓, 숙박 시설 및 식사 보조금 및 여행 보조금 (하루에 1 인당 100USD)을 포함한 공급 업체의 여행 경비를 담당해야합니다.
D.무료 보증 12 개월 동안, 보증 기간 동안 모든 품질 문제가 발생했으며, 공급 업체가 부품을 수리 또는 보증 기간으로 교체하기위한 무료 지침, 보증 기간 이외의 공급 업체는 예비 부품 및 서비스에 우선적 인 가격을 제공 할 것을 약속합니다.
